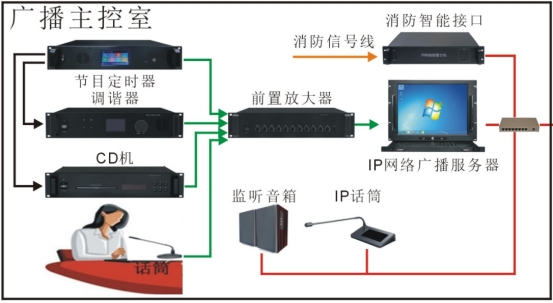

1、主控室：校园广播主控室安装在网络中心，配置有主服务器，音源设备，IP寻呼话筒，远程控制设备，消防联动设备，监听音箱及其他周边设备；主控室负责整套系统的运行配置，对整个校园广播进行集中控制，可实现采播、寻呼喊话、消防联动、远程遥控控制功能。

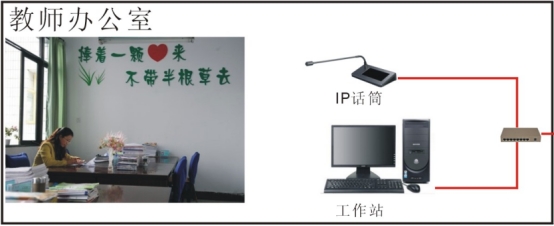

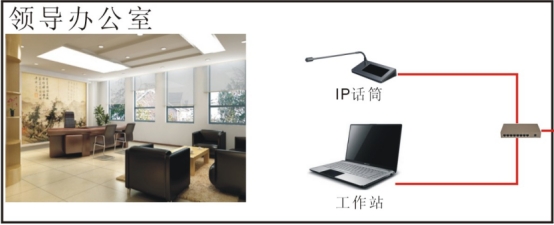

2、分控室：分控站安装在各部及校长、主任办公室，用于各广播区域的独立广播功能，实现分散式管理（分控也可互相管理，可通过优先级别设置、权限设置）；

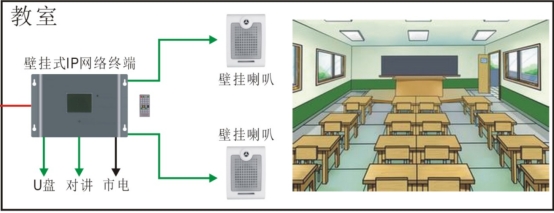

3、教室分区：教室内公共广播安装了壁挂式IP网络适配器，以及1-2个定阻壁挂音箱；

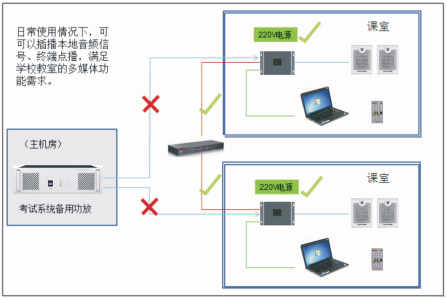

1) 每个适配器具有独立的IP地址，通过IP服务器的设置，在日常使用情况（即网络连通，电源正常）可实现广播点对点或点对多点的播放和控制，同时在教室里面可以插播本地音频信号、终端点播，满足学校教室的多媒体功能需求；示意图如下：

（可升级为备份系统）

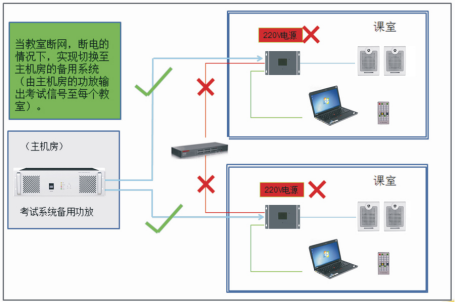

2) 考试备份系统功能，应现今高考考试系统的备份需求，在考试期间如出现教室断电或者断网的情况下，自动切换至“考试备份系统”，解除考试期间断网断电，无法收听到考试内容的情况；设备放置于主控机房（带UPS供电系统），配置有播放器，功放，以及原教室内的IP网络壁挂终端（带备份功能）；示意图如下：

4、各分区设置：广播区域（除教室外），每个区域配置IP网络终端适配器（带功率）、或IP网络终端适配器与功率放大器的配合使用，根据不同区域选配不同的音箱进行扩声；

1) 分区如下：

A. 教学区每个教室各作为1个广播分区；

B. 操场室外1个广播分区；

2) 室内公共区域配置有IP网络适配器（加功放），以及配置室内音柱或壁挂喇叭；系统示意图：

3) 室外公共区域配置有IP网络适配器和功率放大器，在各区域前端配置室外音柱，草地音响；
