项目概况：

上海的一家燃气销售公司，为深化上海燃气行业改革，适应城市能源结构调整，迎接“西气东输”天然气进沪， 2000 年 8 月 9 日 ，上海天然气管网有限公司正式揭牌成立。

上海天然气管网有限公司负责统一投资、建设和管理上海天然气主干输气管网系统，负责落实“西气东输”天然气及其他各种气源的统一接收工作，供应上海地区各直供大用户和各区域性燃气销售公司。

根据政府批准的《上海市天然气主干网系统规划》，公司沿上海外环线和郊环线，逐步分段敷设压力级制为 1.6Mpa 、 4.0 Mpa 、 6.0 Mpa 的天然气高压输配管道及相应配套设施，与浦东地区在线运行的东海天然气高压输配管道连接，形成“南北贯通、东西互补、两环相连”，总长约500多公里的上海天然气主干管网。随着工程的逐步竣工，上海天然气高压管网已有 400 多公里管线投入运行。 2004 年1月1日 ，公司与中国石油天然气股份有限公司签订《天然气销售协议》，正式接收“西气东输”天然气，向上海地区供气。

项目要求：

（1）会议室建设项目建设，按照“需求牵引、瞄准前沿、确保可行、利于发展”的思路，建设一套集日常会议、视频会议、多功能会议为一体的会议室，确保会议室设计理念先进、系统稳定、功能完善、指挥高效。

（2）系统要做到可方便快捷的管理所有视频、音频系统；

（3）提高投影显示效果使用DLP高清工程投影机，具有对比度高、图像清晰度好、画面均匀、色彩锐利、寿命长，画面质量稳定等；

（4）保证音频扩音系统易操作、功能灵活，满足会议的不同功能要求；

（5）设计集中控制系统，使整套系统能够方便快捷的管理；

（6）满足召开视频会议、日常会议、多功能会议等要求；

（7）满足高清信号传输、视频终端信号接入及信号显示的需要；

（8）满足会议室同步语音翻译，多套翻译语音同步接收等要求；

（9）满足会议室投票表决、选举等的需要。

会议室设计包括有以下系统：

（1）高清大屏显示系统；

（2）数字会议讨论系统；

（3）音响扩声系统；

（4）多媒体矩阵切换系统。

会议扩声系统组成：

扩声系统：由6只10寸专业音箱、2台M3系列专业功放、1台FX12带两编组调音台、1台反馈抑制器、1台0808DN的8*8数字音频矩阵、带中控WIFI的833P电源时序器组成扩声部分。

会议系统：由8700M讨论型会议主机+6支长咪远距离拾音的8701C/D单元组成，可采集远达50MM的声音。

高清大屏显示系统功能：

（1）能将通常的视频源信号（DVD、VCD、VHS磁带、现场摄像、电脑网络信息、电子白板、实物展示等）进行大屏显示；

（2）能现场采集图像并同时混合同步音频信号；

（3）能将不同的图像信息分别送入不同的屏幕系统，满足不同情况下的视频显示功能要求；

（4）预留视频信号输入、输出接口；

（5）预留RGB、VGA接口；

（6）能够分别将不同形式的视频信息如DVD、摄像机、笔记本、录像机等等视频信息，分别任意显示到不同的现实终端中如背投显示、正投、液晶电视。

数字会议视像讨论系统功能：

（1）实现会议讨论发言功能，与会代表按下发言健便可以发言；

（2）由主机设置话筒的开启数量和开启模式来控制会议秩序；

（3）系统主机最多可连接120台单元，增加扩展单元，最多可连接250台单元；

（4）发言者的声音可通过内置扬声器传输；

（5）音频输入/输出接口和MIC接口，可连接会场音响扩声及录音设备；

（6）可设置摄像头自动跟踪，实现联动功能；

（7）可实现会议表决功能；

（8）可与中控系统结合，缔造完美的会议系统方案；

（9）可扩展连接电话耦合器进行远程电话会议；

（10）连接红外同声传译系统，进行同步翻译。

音响扩声系统功能：

综合音响扩声系统的配置，结合会议室对音响扩声系统的使用需求，整个音响扩声系统设计可实现以下使用功能：

（1）采用数字话筒前级处理器和数字周边处理器，设计多种工作模式，例如会议讨论模式，影音模式、节目模式、远程会议模式等，可根据不同的需要快速调节话筒前级处理器，满足不同模式的音响扩音；

（2）采用多编组调音台，多路编组输出，解决会议室开展远程视频会议时远程音频与本地音频信号分组输出；

（3）预置多组出厂会场效果和工作模式，现场调试可下载直接使用，无需进行复杂调试；

（4）采用软件调试和设置，可根据现场的环境、位置摆放、音箱摆放、会议的类型等进行预先设置和实时调节，系统可以与集中控制系统对接，通过集中控制系统进行管理；

（5）根据会议类型设置压限效果，防止信号输出过大，带来过大的音频电流，烧坏音箱；

（6）根据会议类型设置噪音门效果，滤波多余的噪音输入音响设备，产生噪音，影响音响扩声效果；

（7）音箱采用一对一定阻传输方式，音箱与功放阻抗匹配，采用全频宽频音箱，还原出最佳的音质效果。

多媒体矩阵切换系统功能：

a) 提供视讯、VGA图像及音频讯号切换控制功能，实现将来自卫星信号、摄像头、远程会议系统、DVD、VGA信号等视频信号源，和来自调音台、电脑、会议话筒、远程终端等的音频信号源方便、快捷地切换到视音频终端输出。

b) 系统触摸屏可自动化、模块化控制多媒体系统中配置的AV、RGB信号切换器，用户可通过点击彩色触摸屏上人性化、分类清晰、简洁的精美按键方便快捷的控制各种复杂的音视频、计算机信号的切换，可省掉繁复的手动切换工作，提高工作效率，并减少错误切换。

c) 选择任何AV设备和计算机，自动切换音视频矩阵和VGA矩阵至相应输入及输出点，如选择设备包含视频讯号，系统自动反投影机打开、屏幕自动降下，全自动的人性化操作，提高工作效率、简化操作步骤。各系统联动程序是可按用户需求编程，满足不同用户需求。

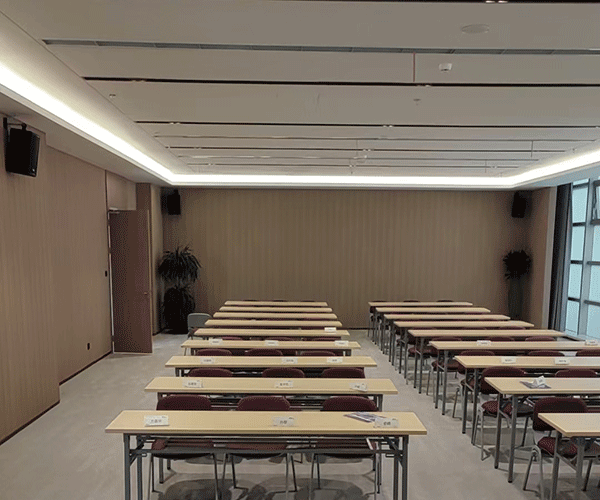

现场图片：
