项目概述:
此次兴仁镇政府会议室扩声系统建设项目,为建设一套高效、功能强大、有良好接口及前瞻性的多功能会议扩声系统。此次设计采用网络有线短咪会议系统,及同轴吸顶喇叭,再配套高效的反馈抑制器及周边设备,确保会场良好的效果。
设计原则:
可行性和适应性。系统要保证技术上的可行性和良好的性价比,并满足今后发展的需要。
实用性和经济性。系统建设应始终贯彻面向应用、注重实效的方针,坚持实用经济的原则。
先进性和成熟性。系统设计既要采用先进的设计和理念,又要注意结构、设备、工具的相对成熟。采用成熟的主流技术,不但能反映当今的先进水平,而且具有发展潜力,并能顺利地过渡到下一代技术,关键设备应选用国际主流的先进产品。
开放性和标准性。为满足系统所选用的技术和设备的协同运行能力、系统投资的长期效应及系统功能不断扩展的需求,要求系统具有开放性和标准性。
可靠性和稳定性。在考虑技术先进和开放性的同时,还应从系统结构、技术措施、设备性能、管理应用、厂商技术支持及维修能力等方面着手,确保系统运行的可靠性和稳定性。
兼容性和易维护性。为了适应系统变化的要求,必须充分考虑以最简洁的方法、最低的投资、实现系统的兼容和维护。
进行整体设计。按照高性能、高性价比、适度超前、留有余量。
设计依据及主要技术标准:
系统设计的依据:
(1)客户对项目的要求;
(2)有关本项目的材料(如招标文件);
(3)建筑装修图纸;
(4)国际、国家、省、行业有关技术标准和规范;
(5)其他有关文件和资料。
系统的主要技术标准:
系统实施所涉及的技术标准和规范,产品标准和规范,工程标准和规范,验收标准和规范等必须符合国际、国家和省有关条例及规范,至少应包括:
GB9003 《调音台基本特性测量方法》
GB3241 《声和振动分析用1/1和1/3倍频程滤波器》
GB3661 《测试电容传声器技术条件》
GB3785 《声级计电声性能及测量方法》
GB4959 《厅堂扩声特性测量方法》
CYJ 《厅堂扩声系统声学特性指标》
WH0301 《歌舞厅扩声系统的声学特性的测量方法》
JG GYJ25-86《厅堂扩声系统的声学特性指标要求》
WH0301-93歌舞厅扩声系统的声学特性与测量方法
GBJ76-84《音响设备采购及安装电及音频性能要求》
GB/4959-95《厅堂扩声特性的测量方法》
GB/T 14197-93《扩声系统设备互连接器的应用》
GB/T 14947-94《扩声系统设备互连的优选配接值》
GB/T 15644-95《视听系统设备互连用连接器的应用》
GB/T 15859-1995《视听、视频和电视系统中设备互连的优选配接值》
GB/T 12060-89《声系统设备一般术语解释和计算方法》
GBJ 79-85《工业企业通信接地设计规范》
DBJ 08-47-95《智能建筑设计标准》
GBT XXXX《剧场、电影院和多用途礼堂声学设计规范》(报批稿)
SJ2112-XX《厅堂扩声系统设备互联的优选电气配接值》
JGJ/T16–92《民用建筑电气设计规范》
《高层民用建筑设计防火规范》,(GB50045-95)
《建筑与建筑群综合布线音响设备采购及安装设计规范》,(GB50045-95)
B/T16-92《民用建筑电气设计规范》
GB/T50314-2000《智能建筑设计标准》
GB/T50311-2000《建筑与建筑群综合布线工程设计规范》
GB50345-2003《智能建筑工程质量验收规范》
SYSTIMAX SCS《结构化布线系统设计》
ISO/ICE 11081《用户楼宇通用布线标准》
GBJ42-81《工业企业通讯设计规范》
GB50254-50259-96《电气装置安装工程施工及验收设计规范》
IGI16-83《厅堂扩声系统声学特性指标标准》
GB6510-86《30MHZ-1GHZ音频和视频信号电缆分配系统》
GBJ118-88《民用建筑设计隔声设计规范》
GB25WH01-93-86《厅堂扩声系统声学特性指标》
GB/T14197-93《声系统设备互连的优选配接值》
GB4959-95《厅堂扩声特性测量方法》
设计指标:
声学特行按照《厅堂扩声系统设计规范》(GB-50371-2006)多用途设计
具体设计指标如下:
(1)最大声压级:≥103dB;
(2)传输频率特性:
以125~4000Hz平均声压级为0dB,在此频带内允许+4,-4dB的变化(1/3倍频程测量);
(3)声场不均匀度:1000Hz、4000Hz大部分区域不大于 8dB;
(4)传声增益:125~4000Hz≥-10dB;
(5)系统总噪级:NR-20
工程综述:
系统共设高效远拾音的短咪会议+同轴吸顶+多功能调音台+数字音频矩阵及配套无线手持话筒,此系统定位为中大型会议、培训、调度等功能。
系统组成:
会议室由:网线手拉手话筒组成发言系统,配合专业功放、摄像头、调音台、反馈抑制器、电源等组成一套本地与视频会议相结合的多功能数字会议系统。
扩声系统:
1)音箱设计:

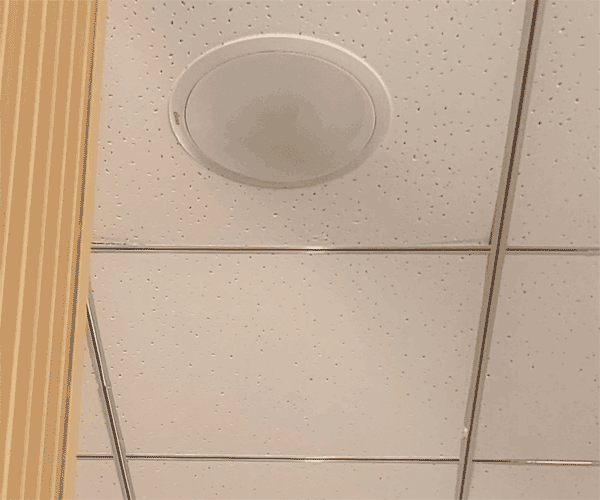

主音箱选用8只同轴吸顶作为会议室的主扩声音箱。
2)功放设计:

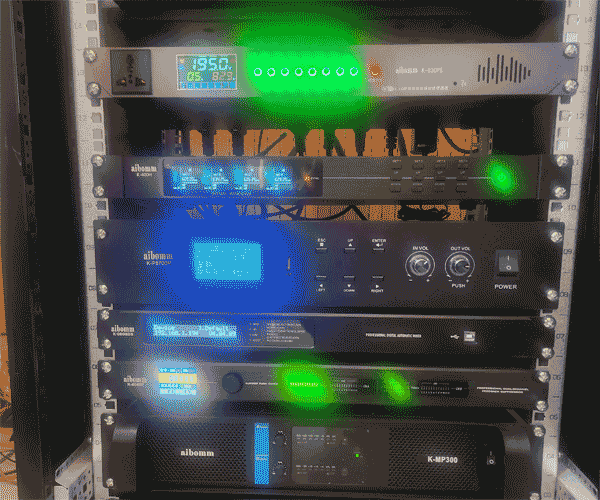

功放按照音箱功率及损耗来严格设计,会议室主音箱功放采用K-MP300专业功放。
此类功放可以长时间、稳定的提供高质量的功率信号,自动保护、不易发热、噪音极小。
3)调音台设计:
数字12路调音台,可进行本地扩声及视频会议。
4)音源设备:
可根据后期用户需求增加DVD/CD/卡座或无线话筒等音源设备,通过连接调音台即可实现外接音源的播放、讲话等操作。
会议系统:

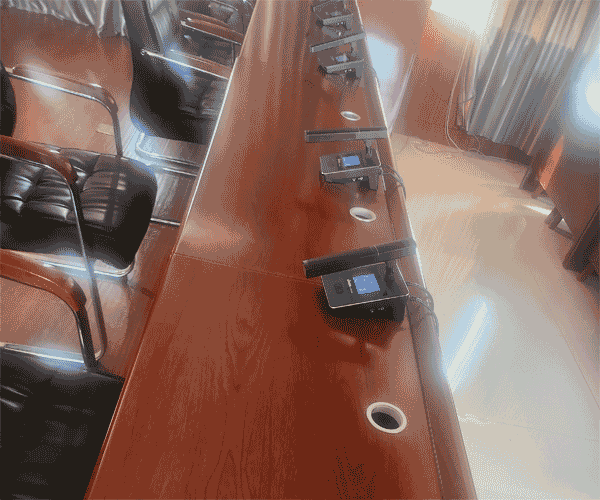

配置了一套爱播K-87系列的网线会议系统。
发言单元采用便携式手拉手安装,外形美观,安装灵活,使用非常方便。会议发言对系统的稳定性和可靠性要求很高。
现场图片:
